Необходимо раздавать на несколько потребителей тепла (более одного) с разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график).
Условия эксплуатации:
1) Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю);
2) Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 3 м3/ч;

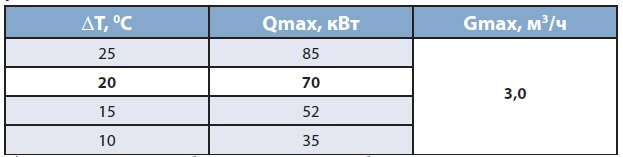

Таблица пересчёта максимальной мощности коллектора при различных ∧T:
3) Максимальное рабочее давление — 6 бар;
4) Максимальная рабочая температура — 110 С.

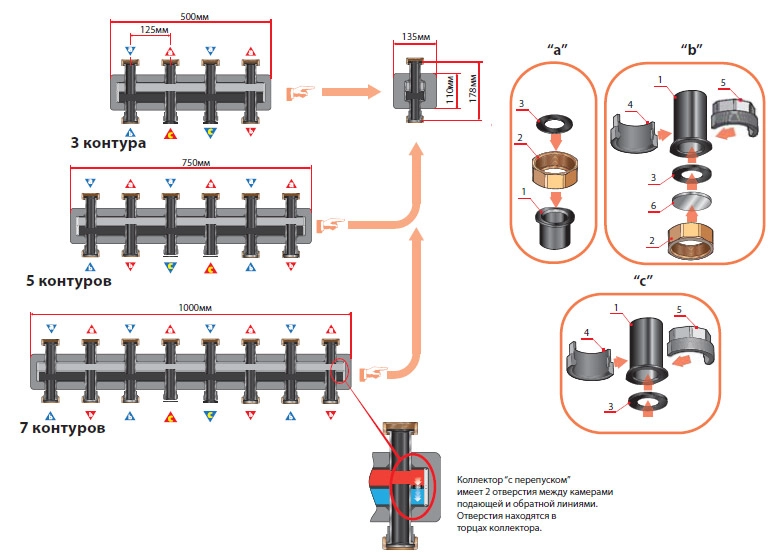

Устройство и типоряд коллекторов из черной стали
Обозначения:
1 — присоединительный патрубок коллектора с фирменным фланцем Meibes;
2 — накидная гайка НГ 1 1/2”;
3 — прокладка из EPDM;
4 — “сухарик” (или половина разборной накладной резьбы) НР 1 1/2” с пазом;
5 — “сухарик” НР 1 1/2” с зубом;
6 — “слепая” шайба;
7 — коллектор из черной стали, лаковое покрытие;
8 — блочная EPP-изоляция.

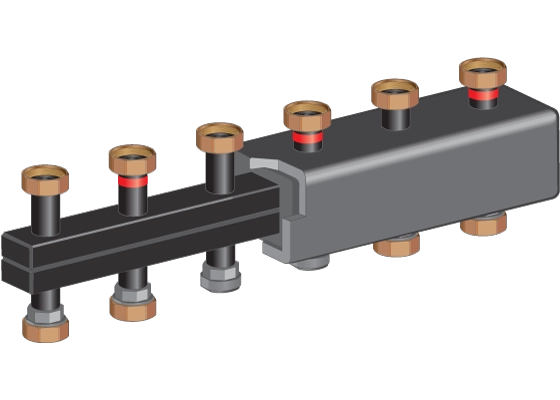

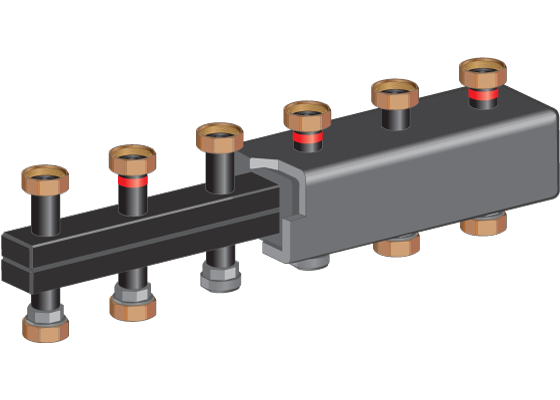

Коллекторы из черной стали бывают 2-х типов:
Стандартные — полное гидравлическое разделение подающей и обратной линий;
С перепуском — коллектор, имеющий специальную перфорацию между подающей и обратной линиями для частичного перепуска теплоносителя. Предназначен для непосредственного подключения источника тепла со встроенным насосом (но без встроенного перепускного клапана).
